راهنمای محاسبه قطر دودکش موتورخانه بر اساس ظرفیت دیگ
انتخاب قطر مناسب دودکش موتورخانه یکی از مهم ترین بخش های طراحی سیستم گرمایشی است؛ زیرا عملکرد صحیح دیگ، کیفیت احتراق و تخلیه ایمن گازهای حاصل از سوختن، همگی به ابعاد استاندارد دودکش وابسته هستند. برخلاف تصور بسیاری از افراد، قطر دودکش تنها با نگاه کردن به اندازه دیگ تعیین نمی شود، بلکه ظرفیت حرارتی دیگ، ارتفاع دودکش، نوع سوخت، تعداد زانوها و حتی مسیر عبور دود نیز در این محاسبه نقش دارند.
فهرست
اگر قطر دودکش کوچک تر از مقدار موردنیاز باشد، دود و گازهای احتراق به درستی تخلیه نمی شوند و اگر بیش از حد بزرگ انتخاب شود، مکش طبیعی کاهش پیدا کرده و احتمال تشکیل رطوبت و خوردگی افزایش می یابد. بنابراین، انتخاب قطر مناسب دودکش علاوه بر افزایش راندمان موتورخانه، نقش مهمی در ایمنی ساختمان و کاهش مصرف سوخت دارد.
چرا انتخاب قطر مناسب دودکش موتورخانه اهمیت دارد؟
دودکش تنها یک مسیر خروج دود نیست، بلکه بخشی از سیستم احتراق محسوب می شود. زمانی که مشعل دیگ شروع به کار می کند، حجم زیادی از گازهای داغ تولید می شود که باید با سرعت مناسب از موتورخانه خارج شوند. اگر این فرآیند به درستی انجام نشود، عملکرد کل سیستم تحت تأثیر قرار خواهد گرفت. انتخاب صحیح قطر دودکش مزایای زیر را به همراه دارد:
- افزایش راندمان احتراق
- کاهش مصرف سوخت
- جلوگیری از برگشت دود به موتورخانه
- کاهش احتمال تجمع گاز مونوکسیدکربن
- افزایش طول عمر دیگ و مشعل
- جلوگیری از تشکیل بخار آب و خوردگی داخل دودکش
به همین دلیل در تمامی پروژه های ساختمانی، تعیین قطر دودکش باید همزمان با طراحی موتورخانه انجام شود و نباید به صورت تجربی یا بر اساس حدس و گمان انتخاب شود.

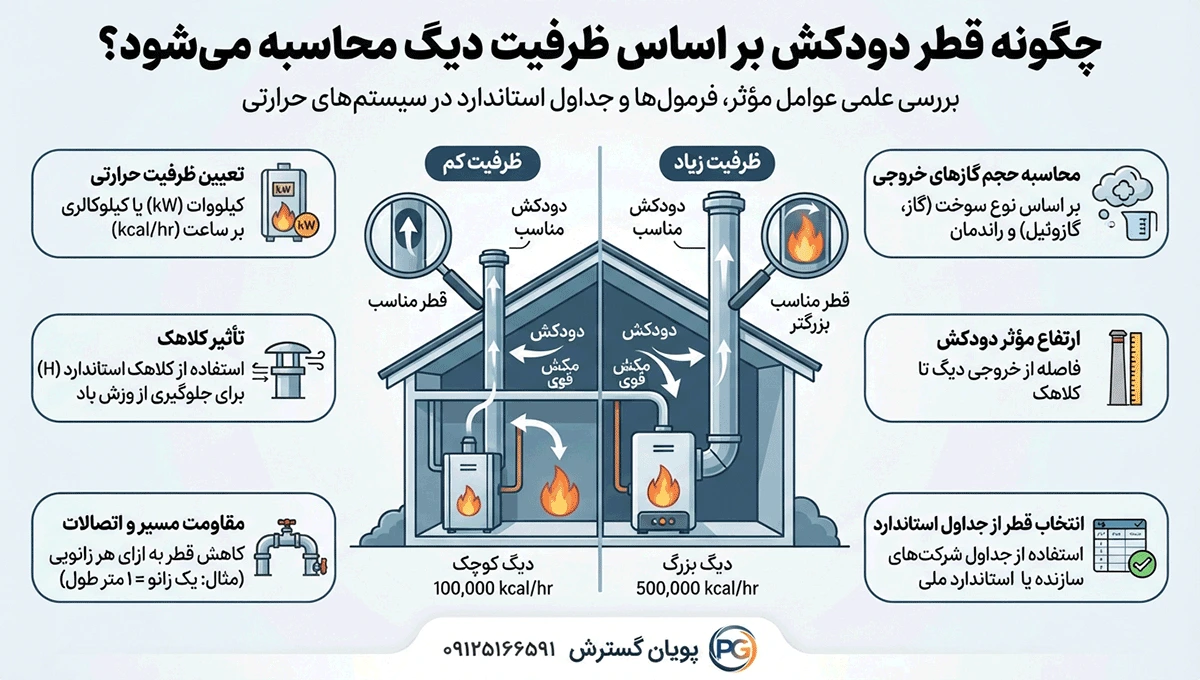

چگونه قطر دودکش بر اساس ظرفیت دیگ محاسبه می شود؟
ظرفیت دیگ مهم ترین عامل در تعیین قطر دودکش است. هرچه ظرفیت حرارتی دیگ بیشتر باشد، حجم گازهای حاصل از احتراق نیز افزایش پیدا می کند و دودکش باید توانایی انتقال این حجم از گاز را داشته باشد. اما ظرفیت دیگ تنها معیار انتخاب نیست. در محاسبات مهندسی معمولاً موارد زیر نیز بررسی می شوند:
- ظرفیت حرارتی دیگ
- نوع سوخت مصرفی
- دمای گازهای خروجی
- ارتفاع مؤثر دودکش
- طول مسیر دودکش
- تعداد زانوها و تغییر مسیرها
- شرایط اقلیمی محل نصب
در پروژه های حرفه ای، این اطلاعات در کنار جداول استاندارد یا نرم افزارهای طراحی مورد بررسی قرار می گیرند تا قطری انتخاب شود که بهترین عملکرد را برای سیستم فراهم کند.

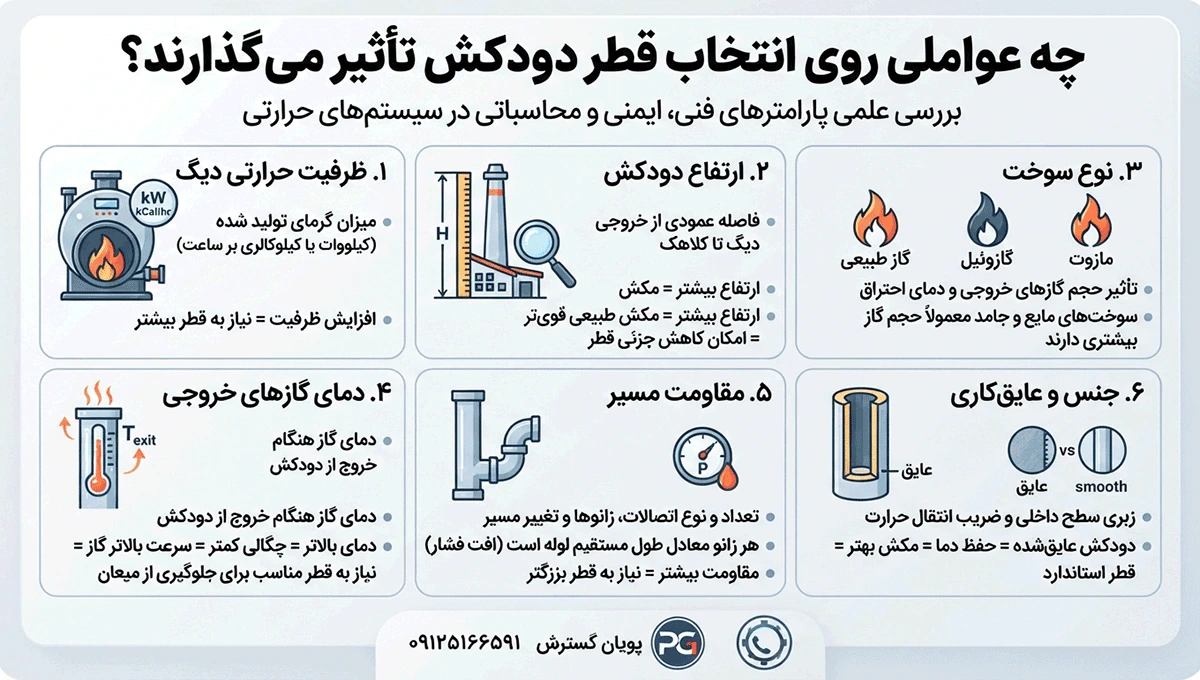

چه عواملی روی انتخاب قطر دودکش تأثیر می گذارند؟
ظرفیت حرارتی دیگ
هرچه ظرفیت دیگ بیشتر باشد، میزان دود تولیدی افزایش پیدا می کند. در نتیجه سطح مقطع دودکش نیز باید بزرگ تر انتخاب شود تا گازهای احتراق بدون ایجاد افت فشار از سیستم خارج شوند.
ارتفاع دودکش
یکی از مهم ترین عواملی که بسیاری از افراد به آن توجه نمی کنند، ارتفاع دودکش است. افزایش ارتفاع باعث افزایش مکش طبیعی می شود و در برخی شرایط می تواند روی انتخاب قطر دودکش تأثیر بگذارد.
نوع سوخت
دیگ های گازسوز، گازوئیل سوز و دوگانه سوز از نظر حجم و دمای دود خروجی با یکدیگر تفاوت دارند. به همین دلیل ممکن است دو دیگ با ظرفیت یکسان، به دودکش هایی با مشخصات متفاوت نیاز داشته باشند.
مسیر اجرای دودکش
هر زانو یا تغییر مسیر باعث ایجاد افت فشار می شود. اگر تعداد زانوها زیاد باشد یا مسیر افقی طولانی در نظر گرفته شود، لازم است این موضوع در انتخاب قطر دودکش لحاظ شود.
جنس دودکش
جنس دودکش نیز روی عملکرد آن اثر می گذارد. دودکش های فلزی، استیل یا دوجداره رفتار متفاوتی در انتقال حرارت و ایجاد مکش دارند و انتخاب آنها باید متناسب با نوع سیستم گرمایشی انجام شود.
اگر قطر دودکش اشتباه انتخاب شود چه مشکلاتی ایجاد خواهد شد؟
اشتباه در انتخاب قطر دودکش می تواند علاوه بر کاهش راندمان موتورخانه، خطرات ایمنی نیز به همراه داشته باشد. اگر قطر دودکش کمتر از مقدار موردنیاز باشد، معمولاً مشکلات زیر ایجاد می شود:
- تخلیه ناقص دود
- خاموش شدن مکرر مشعل
- افزایش مصرف سوخت
- کاهش راندمان دیگ
- برگشت دود به موتورخانه
- افزایش غلظت گازهای خطرناک
از طرف دیگر، انتخاب دودکش با قطر بیش از حد نیز مشکلات خاص خود را دارد:
- کاهش سرعت حرکت دود
- افت مکش طبیعی
- ایجاد بخار آب داخل دودکش
- خوردگی جداره داخلی
- کاهش بازده سیستم گرمایشی
به همین دلیل، انتخاب قطر مناسب به معنای انتخاب بزرگ ترین سایز نیست، بلکه باید تعادل مناسبی بین ظرفیت دیگ و شرایط نصب برقرار شود.

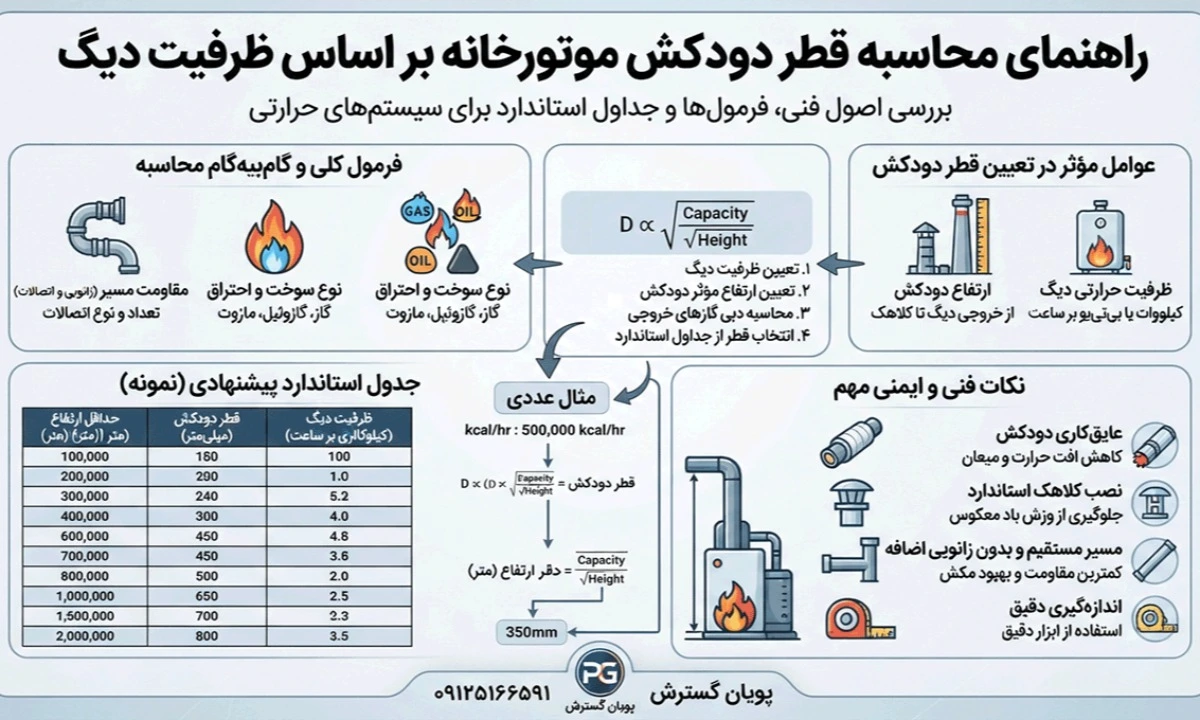

جدول تقریبی انتخاب قطر دودکش بر اساس ظرفیت دیگ
اعداد زیر صرفاً به عنوان یک راهنمای اولیه ارائه شده اند و برای طراحی نهایی باید محاسبات مهندسی انجام شود.
| ظرفیت تقریبی دیگ | قطر پیشنهادی دودکش |
| تا ۱۰۰ هزار کیلوکالری | ۱۵ تا ۲۰ سانتیمتر |
| ۱۰۰ تا ۲۰۰ هزار کیلوکالری | ۲۰ تا ۲۵ سانتیمتر |
| ۲۰۰ تا ۴۰۰ هزار کیلوکالری | ۲۵ تا ۳۰ سانتیمتر |
| بیش از ۴۰۰ هزار کیلوکالری | بر اساس محاسبات تخصصی |
این جدول تنها یک دید کلی ارائه می دهد و عواملی مانند ارتفاع دودکش، تعداد زانوها و نوع سوخت می توانند باعث تغییر در سایز نهایی شوند.
هنگام طراحی دودکش موتورخانه به چه نکاتی باید توجه کرد؟
برای اینکه سیستم دودکش بهترین عملکرد را داشته باشد، رعایت چند نکته ضروری است:
- از کوتاه ترین مسیر ممکن برای اجرای دودکش استفاده کنید.
- تعداد زانوها را تا حد امکان کاهش دهید.
- دودکش را به صورت کاملاً آب بندی شده اجرا کنید.
- از مصالح مقاوم در برابر حرارت و خوردگی استفاده کنید.
- خروجی دودکش را در ارتفاع مناسب نسبت به بام اجرا کنید.
- بهصورت دوره ای مسیر دودکش را بازدید و تمیز کنید.
رعایت این نکات علاوه بر افزایش راندمان موتورخانه، هزینه های تعمیر و نگهداری را نیز کاهش می دهد.
جمع بندی
محاسبه قطر دودکش موتورخانه بر اساس ظرفیت دیگ، تنها انتخاب یک لوله با اندازه مشخص نیست؛ بلکه فرآیندی مهندسی است که باید با در نظر گرفتن ظرفیت حرارتی، نوع سوخت، ارتفاع دودکش، مسیر اجرا و شرایط بهره برداری انجام شود. انتخاب صحیح قطر دودکش باعث تخلیه کامل گازهای احتراق، افزایش راندمان سیستم، کاهش مصرف انرژی و حفظ ایمنی ساختمان خواهد شد. اگرچه استفاده از جداول تقریبی می تواند دید اولیه مناسبی ایجاد کند، اما برای پروژه های اجرایی و موتورخانه های بزرگ، انجام محاسبات دقیق و طراحی اصولی بهترین راهکار برای دستیابی به عملکردی ایمن و بهینه است.
