سیل مکانیکی چیست و چه کاربردی در صنعت دارد؟ بررسی جامع انواع سیل ها

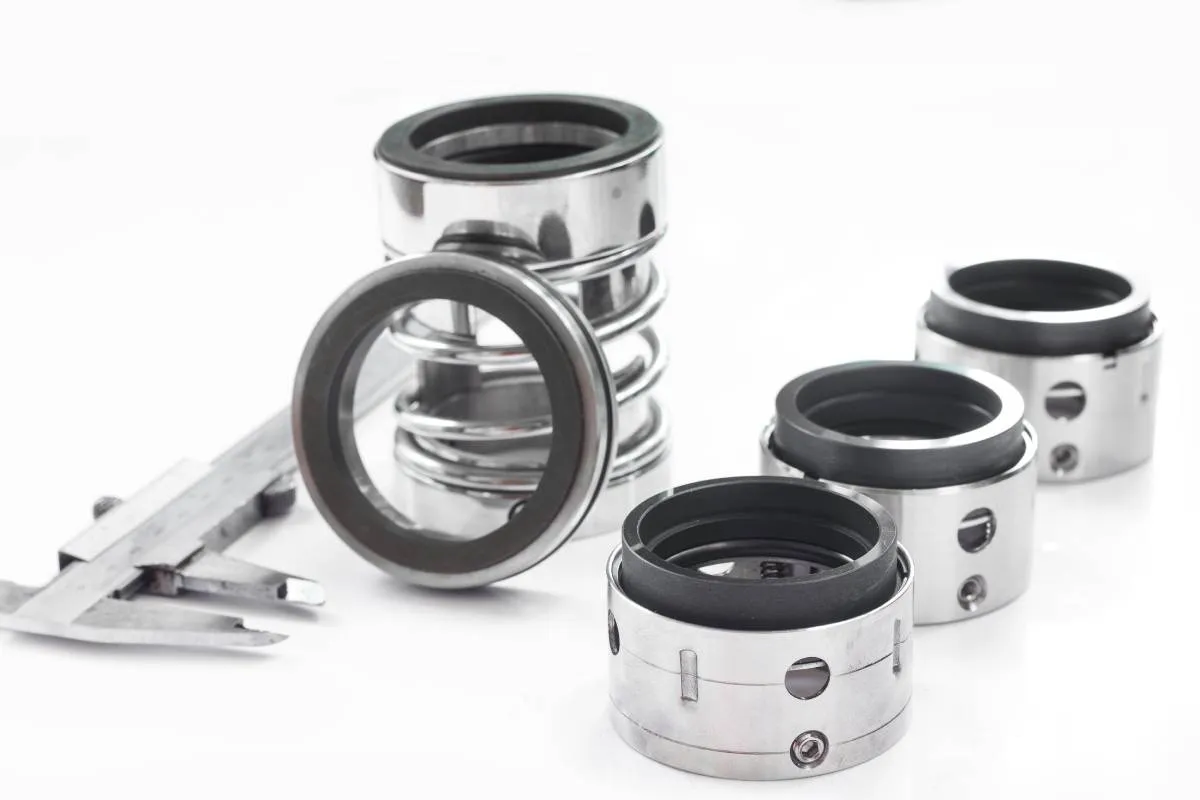

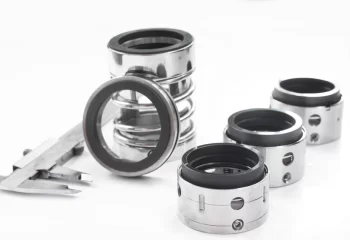

سیل مکانیکی یا آب بند مکانیکی (Mechanical Seal) قطعه ای حیاتی در صنایع مختلف است که وظیفه ی جلوگیری از نشت مایعات یا گازها از داخل ماشین آلات دوار، مانند پمپ ها، میکسرها و کمپرسورها به بیرون را برعهده دارد. این آب بندها جایگزینی پیشرفته برای پکینگ های قدیمی هستند که علاوه بر عملکرد بهتر، طول عمر بیشتری نیز دارند.

سیل مکانیکی معمولاً بین قسمت ثابت و متحرک ماشین قرار می گیرد و از طریق تماس سطوح صاف و صیقلی با یکدیگر، از خروج سیال جلوگیری می کند.

کاربرد سیل مکانیکی در صنعت

سیل مکانیکی نقش مهمی در ایمن سازی تجهیزات صنعتی دارند و در بسیاری از صنایع مورد استفاده قرار می گیرند، از جمله:

• صنایع نفت، گاز و پتروشیمی: جلوگیری از نشت مواد قابل اشتعال یا سمی.
• صنایع غذایی و دارویی: جلوگیری از آلودگی و حفظ استانداردهای بهداشتی.
• صنایع شیمیایی: مقاومت در برابر مواد خورنده و اسیدی.
• نیروگاه ها: عملکرد پایدار در فشار و دمای بالا.
• تصفیه خانه های آب و فاضلاب: کارکرد مطمئن در شرایط خورنده و مرطوب.

اجزای اصلی سیل مکانیکی

سیل های مکانیکی دارای اجزای کلیدی زیر هستند:

1. سطح چرخان (Rotary Face): متصل به محور و با سرعت بالا می چرخد.
2. سطح ثابت (Stationary Face): در بدنه دستگاه قرار دارد و با سطح چرخان تماس دارد.
3. فنر یا سیستم فشاری: برای حفظ تماس بین سطوح.
4. اورینگ یا گسکت: برای جلوگیری از نشت از اطراف اجزا.
5. مکانیزم نگهدارنده: برای تثبیت سیل در جای خود.

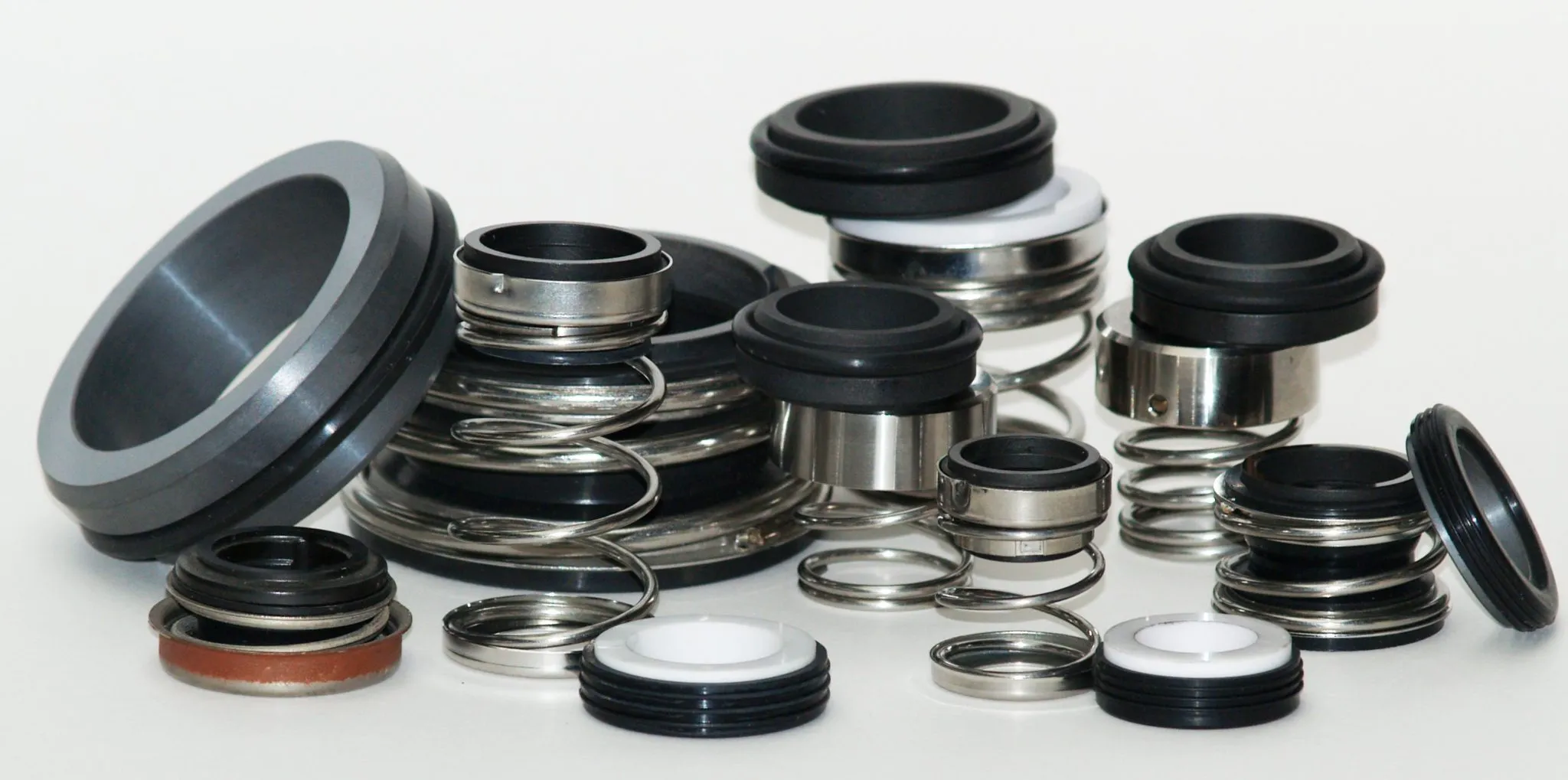

انواع سیل مکانیکی

در صنایع مختلف از مدل های گوناگونی از سیل استفاده می شود که بسته به کاربرد، جنس و طراحی آن ها تفاوت دارد:

1. سیل تکی (Single Seal)

• رایج ترین نوع.
• برای فشارهای متوسط و مایعات غیرسمی مناسب است.

2. سیل دوتایی (Double Seal)

• از دو مجموعه آب بند تشکیل شده و در میان آن ها سیال فشار مثبت تزریق می شود.
• مناسب برای مایعات خطرناک یا سمی.

3. سیل بالانس و غیر بالانس (Balanced / Unbalanced)

• سیل بالانس: برای فشار بالا و سیالات با ویسکوزیته کم.
• سیل غیر بالانس: ارزان تر و مناسب برای فشار پایین.

4. سیل خشک (Dry Running Seal)

• بدون نیاز به روانکاری خارجی.
• مناسب برای شرایطی که استفاده از مایع روان کننده ممکن نیست.

5. کارتریج سیل (Cartridge Seal)

• به صورت یک واحد کامل نصب می شود.
• نصب و نگهداری آسان تر، کاهش احتمال خطا در مونتاژ.

6. سیل فلزی و گرافیتی

• برای شرایط با دمای بسیار بالا یا محیط های خورنده کاربرد دارند.

محصولات مکمل با این سیل ها انواع قطعات سیلیکونی و لاستیکی هستند که برای ماشین آلات نساجی مورد استفاده قرار میگیرند.

جنس متریال در سیل مکانیکی

انتخاب متریال مناسب بستگی به نوع سیال، دما، فشار و ویژگی های شیمیایی محیط دارد. رایج ترین مواد عبارت اند از:

• کربن گرافیت
• سیلیکون کارباید
• تنگستن کارباید
• سرامیک
• آلیاژهای ضدزنگ (استیل)
• الاستومرهایی چون NBR، EPDM و Viton

مزایای استفاده از سیل مکانیکی

• کاهش چشمگیر نشت سیال
• افزایش عمر مفید پمپ ها و تجهیزات
• کاهش هزینه های نگهداری
• بهبود ایمنی محیط کار
• صرفه جویی در انرژی و مواد

نکات مهم در نگهداری و نصب سیل

• نصب دقیق توسط افراد متخصص
• تمیزی کامل سطوح آب بند
• استفاده از ابزار مناسب و رعایت گشتاور
• بررسی دوره ای عملکرد و نشتی
• نگهداری در شرایط مناسب دما و رطوبت

چالش ها و دلایل خرابی سیل مکانیکی

با وجود کارایی بالای سیل های مکانیکی، در برخی شرایط ممکن است دچار خرابی شوند. آشنایی با این عوامل می تواند در کاهش خرابی و افزایش طول عمر سیستم مؤثر باشد:

1. نصب نادرست

عدم تراز دقیق سیل با شافت یا استفاده از ابزار نامناسب در هنگام نصب، یکی از اصلی ترین دلایل خرابی سیل هاست.

2. خشکی در راه اندازی (Dry Running)

کارکرد پمپ بدون سیال می تواند منجر به اصطکاک شدید و سوختن سطوح آب بند شود، مخصوصاً در مدل هایی که برای کار خشک طراحی نشده اند.

3. سایش یا خوردگی متریال

استفاده از مواد ناسازگار با سیال (مانند اسیدها یا قلیاهای قوی) باعث خورده شدن اجزای سیل و از بین رفتن عملکرد آن می شود.

4. ارتعاش یا ناپایداری شافت

شافت هایی که دچار لنگی یا لرزش هستند، فشار زیادی به سیل وارد می کنند و موجب فرسودگی سریع آن می شوند.

5. تغییر ناگهانی دما یا فشار

در بسیاری از سیل ها، تغییر شدید دما یا فشار باعث ترک برداشتن یا شکستن صفحات آب بند می شود.

راهکارهای افزایش عمر سیل مکانیکی

برای افزایش طول عمر انواع مکانیکال سیل ، رعایت برخی نکات کلیدی بسیار ضروری است:

• استفاده از سیستم خنک کننده یا لوبریکیشن در شرایطی که دمای کاری بالاست.
• تعویض منظم اورینگ ها و قطعات مصرفی.
• بررسی نشتی های کوچک به عنوان علامتی از شروع خرابی سیل.
• استفاده از سیل مناسب با جنس متناسب با شرایط عملیاتی.
• تعمیر و سرویس دوره ای پمپ ها به ویژه در خطوط حساس.

انتخاب سیل مناسب؛ یک تصمیم استراتژیک در صنعت

انتخاب نوع سیل مکانیکی باید بر پایه ی تحلیل دقیق پارامترهایی چون:

• نوع سیال (آب، اسید، روغن، گاز و…)
• دمای کاری
• فشار سیستم
• نوع پمپ یا تجهیز دوار
• محدودیت های فنی و اقتصادی

انجام گیرد. در بسیاری از پروژه های حساس صنعتی، حتی از مشاورین تخصصی در زمینه سیل و آب بندها بهره گرفته می شود تا انتخاب صحیح صورت گیرد.

مقایسه سیل مکانیکی با پکینگ (Gland Packing)

پیشنهاد نهایی برای صنعتگران

اگر در صنایع نفت، گاز، پتروشیمی، نساجی، غذایی یا تصفیه خانه ها فعالیت دارید و به دنبال کاهش نشتی، صرفه جویی در انرژی و افزایش عمر مفید تجهیزات خود هستید، حتماً روی استفاده از سیل های مکانیکی باکیفیت و مهندسی شده تمرکز کنید.

جمع بندی

سیل مکانیکی یکی از حیاتی ترین اجزای پمپ ها و تجهیزات صنعتی است که نقش کلیدی در جلوگیری از نشت سیالات دارد. با انتخاب نوع مناسب سیل بر اساس شرایط عملیاتی، می توان بهره وری سیستم را افزایش داد و از هزینه های ناشی از نشت، خرابی و توقف تولید جلوگیری کرد. سیل مکانیکی، راه حلی قابل اعتماد و حرفه ای برای مدیریت نشت در صنایع گوناگون است. این قطعه کوچک، نقش بزرگی در ایمنی، بهره وری و پایداری عملکرد سیستم های صنعتی دارد. با انتخاب درست، نگهداری اصولی و استفاده از برندهای معتبر، می توان بهره وری تجهیزات دوار را به طرز چشمگیری افزایش داد. تهیه و خرید این قطعات از فروشگاه های معتبر همچون آروین تکس بسیار حائز اهمیت میباشد.
